かずわん先生の電気工事士技能試験教室





第一種電気工事士技能試験問題より
 平成19年 12月2日実施

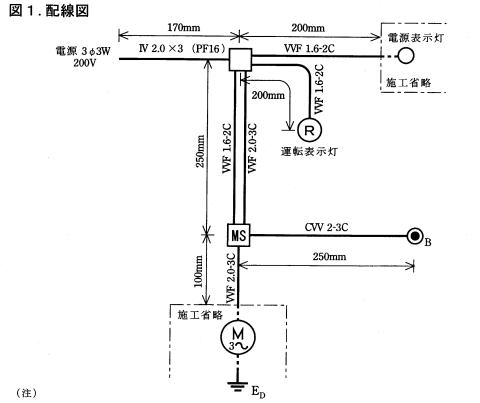

筆記合格者対象技能試験の配線図

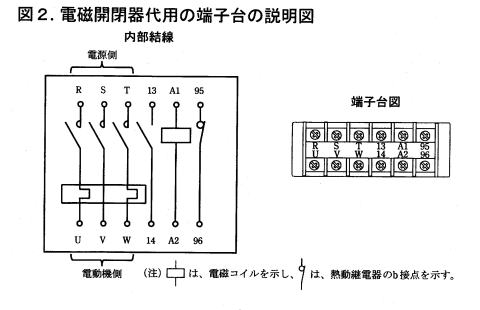

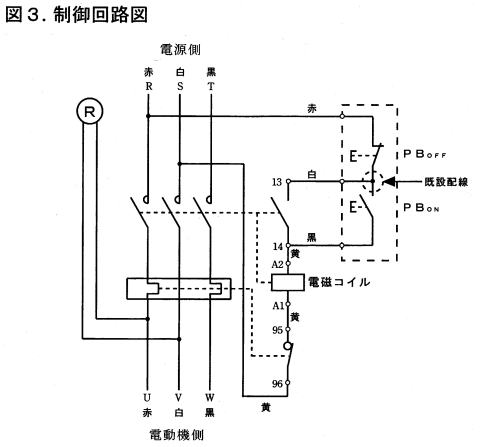

三相電動機の運転・停止回路
(自己保持回路)


アウトレットボックス内の接続は全てリングスリーブ








技能試験解答 試験センター
合否判断基準 試験センター






第一種電気工事士技能試験問題より
 平成19年 9月29日実施

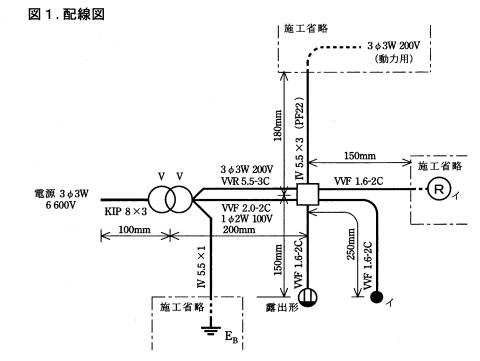

筆記免除者対象技能試験の配線図

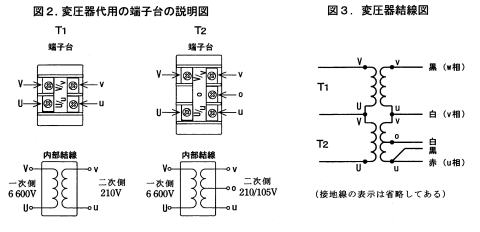

V結線 灯動共用バンク(電灯・動力共用変圧器)

アウトレットボックス内の接続は全てリングスリーブ 中3個 小3個
